Arrester phone for lightning protection type of surge protector
The classification of the genus: lightning series > arrester phone for lightning protection type of surge protector
Number: 928
Specifications:
Type: telephone type lightning arrester
Because the communication system wide information line network, terminal devices are easy to suffer from surge voltage conductor coupling. Today, the remote communication terminal equipment electronic office equipment system is an inalienable part of the. Many of its tasks, including:
- transferred in graphic form,
Online search,
- leave voice messages to users,
Transfer orders and quotations,
- quickly communicate with customer to solve the problem.
All of these tasks require a fast and reliable communication system.
Therefore, PC telephone, fax, telephone answering machine and on the Internet is completed with indispensable organization business and technology task assistant.
Moreover, these facilities may at any time, even when the user does not accept information in.
Only with the help of high-quality electronic components to make modern telecommunication terminal equipment to achieve large capacity. However, this also makes it more vulnerable to transient surge voltage. To long to play these facilities advantage, must take appropriate measures to ensure that the interference free operation in modern technology can achieve within range. The use of surge protection device is one of the measures.
The name "remote communication protection" TRABTECH series of products are for the application of surge arresters range of specially designed. Its powerful overvoltage discharge ability so that they can make the transient surge voltage coupling in power or telecommunications lines in limited to low level which can not damage the connecting equipment.
ISDN signal
"ISDN" stands for "integrated service data network", i.e. a network for all communication services. This means that the remote communication and data transmission, only through a connecting line. RJ45 technology is defined as IAE (IAE = ISDN adapter element) connecting tool. For users, the most important advantages include:
- faster transmission speed
- communication easier
- Joint general (language, text, data, images).
ISDN main terminal refers to the ISDN terminal. Two core lines existing connection line is used as the input and the joint connecting the NT (network terminating device). NT to 230V power supply. On the output side, the 8 terminal device NT through the fourth cable core wire So bus can connect up to any kind of. The bus up to a maximum of 150 meters, there are 8 terminals, or up to 1000 meters, is the point to point connection. ISDN basic connected with 2 transmission speed for each 64kb/ seconds for the channel (B1, B2) and 16kb/s signal channel (D).
The form of surge voltage protection device with a socket plate or flush type surface mounted sockets & adapters.
Analog telephone
Telephone, fax machine, telephone answering machine and the modem plug variety for connecting to the remote communication network. RJ11 and RJ12 connector in the universal. Surge voltage protection joint technology device according to the specific requirements of telecommunication equipment and. For example, COMBITRAB CBT-3M-TAE-NFN, TAETRAB and MNT-TAE code for the outlet box TAE NFN F code for telephone protection connector and fax machines, answering a code N connector machine, a modem.
RJ12 and RJ11 can be inserted into the WT-RJ12. This is mainly because the shell structure of RJ11 and RJ12 of the same.
Table selection
Should use structure / interface type number
Analog telephone simulation of D-FM-A/RJ45-BB phone / speech signal RJ45 mode
Frame mode CTM 1 * 2-110AC
Rail mounted, screw pressing MT-2FM-RJ12
T-DSL (Token Ring/ RJ45 D-LAN-A/RJ45-BB token ring)
Rail mounted, pluggable module, screw pressing PT 5-HF-5DC-ST &PT 2 * 2-BE
ISDN (SO bus): after the user terminal MODEM (line 4), the D-TR1/ISDN-A/RJ45-BB 5V signal RJ45
CT10-5/ISDN frame mode (10 line integral module) CTM ISDN (1 on line single module)
ISDN (UK0/2 interface): Bureau of output to the user terminal (2 lines), 90-128V signal rail mounted, pluggable module, screw pressing PT2-ISDN-NT-ST and BE part
Frame mode CTM 1 * 2-110AC
|
|
|
由于通信系统信息线路网络宽广，终端设备很容易遭受导体耦合的浪涌电压。今天，远程通信终端设备是办公室电子设备系统不可分割的一部分。其任务众多，包括：
- 以图文形式进行传输，
- 网上查找，
- 给用户留声讯信息，
- 传递订购单和报价单，
- 迅速与客户交流从而解决问题。
所有这些任务都需要有快捷而又可靠的通信系统。
因此，电话、传真、电话答录机和互联网上的PC 机是完成有组织的商务和技术任务所不可缺少的助手。
而且，这些设施可随时，甚至在用户不在时接受信息。
只有借助于高品质电子元件才能使现代化远程通信终端设备达到大容量。然而，这也使其更容易遭受瞬态浪涌电压。为了长久地发挥这些设施的优势，必须采取适当的措施以确保在现代化技术能达到的范围内无干扰地运行。使用电涌保护器便是其中措施之一。
名为"远程通信保护"的TRABTECH 产品系列是针对该应用范围专门设计的过电压放电器。其强大的过电压放电能力使其能够将耦合在电源或远程通信线路中的瞬态浪涌电压限制在低电平从而不再损害相连的设备。
|
|
|
|
|
 ISDN信号
ISDN 代表"综合服务数据网络"，即一个网络用于所有通信服务。这意味着远程通信和数据传输等只通过一条连接线进行。RJ45 技术被定义为IAE （IAE = ISDN 适配器元件）连接工具。对用户来说，最重要的优点包括：
- 传输速度更快
- 通信更容易
- 接头通用（语言、文本、数据、图像）。
ISDN 主终端指ISDN 基本终端。现有的两芯线连接线用作本接头输入且连接NT（网络端接器）。NT 接230V 电源。在输出侧， NT 通过其四芯线电缆So 母线最多可连接任一类型的8 个终端装置。母线最长可达150 米，有8 个终端，或最长达到1000 米，为点对点连接。ISDN 基本连接有2 个传输速度各为64kb/ 秒的通道（B1、B2）以及16kb/s 的信号通道（D）。
浪涌电压保护装置的形式有插座板或平装型表面安装式插座和适配器。 |
|
|
|
 模拟电话
电话、传真机、电话答录机和调制解调器有品种繁多的插头供连接远程通信网络。RJ11 和RJ12 连接器在全球通用。浪涌电压保护装置的接头技术根据远程通信设备的具体要求而定。例如 COMBITRAB CBT-3M-TAE-NFN、TAETRAB 和MNT-TAE 有代码为TAE NFN 的出线盒用于保护有F 代码连接器的电话以及有N 代码连接器的传真机、电话答录机、调制解调器等。
RJ12 和RJ11 都可插入WT-RJ12。这主要是因为RJ11 和RJ12 的外壳结构相同。 |
|
|
|
· 选型简表
|
|
应 用
|
结构/接口
|
型 号
|
|
Analog telephone模拟电话/语音信号
|
RJ45方式
|
D-FM-A/RJ45-BB
|
|
配线架方式
|
CTM 1×2-110AC
|
|
导轨安装、螺钉压线
|
MT-2FM-RJ12
|
|
T-DSL(Token Ring/令牌环)
|
RJ45方式
|
D-LAN-A/RJ45-BB
|
|
导轨安装、可插拨模块、螺钉压线
|
PT 5-HF-5DC-ST &PT 2×2-BE
|
|
ISDN(SO bus)：用户端MODEM之后（4线），5V信号
|
RJ45方式
|
D-TR1/ISDN-A/RJ45-BB
|
|
配线架方式
|
CT10-5/ISDN（10线整体模块）CTM ISDN（1对线单体模块）
|
|
ISDN(UK0/2 interface)：局端输出到用户端（2线），90-128V信号
|
导轨安装、可插拨模块、螺钉压线
|
PT2-ISDN-NT-ST和BE部分
|
|
配线架方式
|
CTM 1×2-110AC
|
|
|

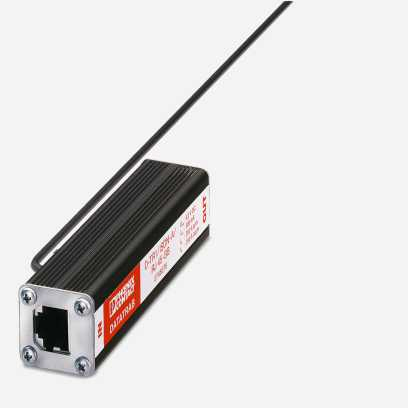

D-TR1/ISDN-A/RJ45-BB

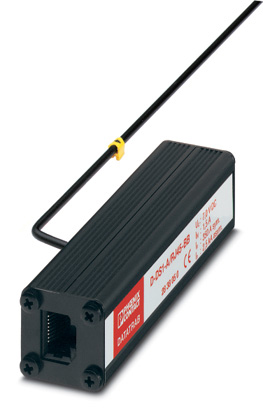

D-DS1-A/RJ45-BB

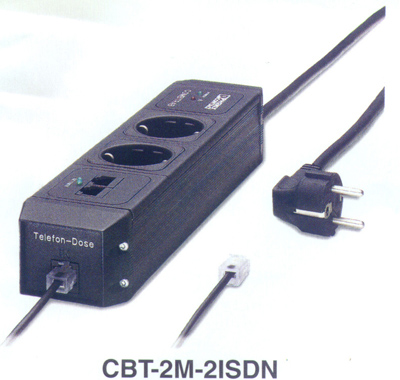

CBT-2M-2ISDN
| 技术参数 |
CBT-2M-2ISDN（电源) |
CBT-2M-2ISDN(信号) |
MNT-ISDN D （电源） |
MNT-ISDN D （信号） |
WT-RJ45-S/ISDN1/K AP |
WT-RJ45-S/ISDN1/B |
D-TR1/ISDN-A/RJ45-BB |
D-DS1-A/RJ45-BB |
| IEC类别/VDE 规格等级/EN类型 |
III/D |
C2,C3 |
III/D |
C2,C3 |
C2,C3 |
C2,C3 |
C2,C3 |
C2,C3 |
| 防雷器设定电压Uc ： |
250AC |
6.2DC |
250AC |
6.DC |
6.2DC |
6.2DC |
6.2DC/50AC |
7DC |
| 额电流流IN： |
16A/30℃ |
1.5A/25℃ |
16A/30℃ |
1.5A/25℃ |
1.5A/25℃ |
1.5A/25℃ |
1.5A/25℃ |
1.5A/25℃ |
| 额定放电电流In（8/20）µs： |
2.5KA/2.5KA |
350A/5KA |
1.5KA/1.5KA |
650A/2.5KA |
350A/5KA |
350A/5KA |
350A/2.5KA |
350A/2.5KA |
| 最大放电电流In（8/20）µs： |
|
10KA |
|
|
10KA |
10KA |
5KA |
5KA |
| 保护电平UP：线对线/线对地 |
1.3KV/1.5KV |
14V/450V（1KV/μS） |
1KV/1.5KV |
10V/450V（1KV/μS） |
12V/460V（1KV/μS） |
12V/450V（1KV/μS） |
14V/1.4KV（1KV/μS） |
20V/450V（1KV/μS） |
| 插入损耗: |
|
0.1dB(80MHZ) |
|
|
0.1dB(10MHZ) |
0.1dB(10MHZ) |
0.8dB(100MHZ) |
0.1dB(10MHZ) |
| 响应时间ta： |
25ns |
100ns |
25ns |
1ns |
100ns |
100ns |
100ns |
100ns |
| 传输频率: |
|
100MHZ |
|
500KHZ |
>80MHZ |
>80MHZ |
>100MHZ |
>100MHZ |
| 温度范围： |
-25℃- +85℃ |
-25℃- +85℃ |
-20℃- +75℃ |
-20℃- +75℃ |
-40℃- +60℃ |
-40℃- +60℃ |
-40℃- +80℃ |
-40℃- +80℃ |
| 保护等级，符合IEC 60529/EN 60 529： |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
| 检验标准： |
IEC 61 643-21：2000-09 |
|
|
|
|

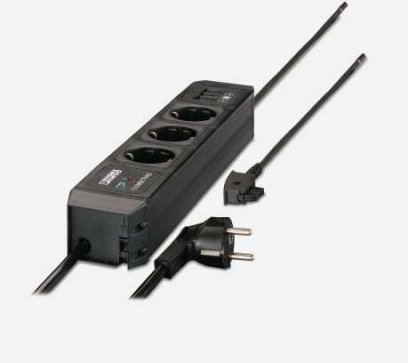

CBT-3M-TAE-NFN
| 技术参数 |
CT10-5/ISDN |
CTM ISDN |
PT2-ISDN NT |
CBT-3M-TAE-NFN(电源) |
CBT-3M-TAE-NFN(信号) |
MNT-TAE (电源) |
MNT-TAE(信号) |
TAE-TRAB FM-NFN(AP) |
| IEC类别/VDE 规格等级/EN类型 |
C2,C3 |
C2,C3 |
C2,C3,D1 |
III/D |
C2,C3,D1 |
III/D |
C2,C3 |
C2,C3 |
| 放雷器设定电压Uc ： |
6DC/4AC |
6DC/4AC |
128DC/90AC |
250AC |
185DC |
250AC |
200DC |
185DCz |
| 额电流流IN： |
1.5A/25℃ |
1.5A |
2A |
16A/30℃ |
150mA/85℃ |
16A/30℃ |
1.5A/25℃ |
150mA/80℃ |
| 额定放电电流In（8/20）µs： 线对线/线对地 |
350A/5KA |
350A/5KA |
38A/10KA |
2.5KA/2.5KA |
5KA/5KA |
1.5KA/1.5KA |
1KA/2.5KA |
5KA/5KA |
| 最大放电电流In（8/20）µs： |
5KA |
10KA |
10KA |
|
10KA |
|
|
10KA |
| 保护电平UP：线对线/线对地 |
13V/500V（1KV/μS） |
15V/700V（1KV/μS） |
20V/450V（1KV/μS） |
1.3KV/1.5KV（8/20） |
300V/450V（1KV/μS） |
1.2KV/650V |
360/450V（1KV/μS） |
300V/450V（1KV/μS） |
| 插入损耗 |
0.1dB(10MHZ) |
0.3dB(45MHZ) |
0.3dB(40MHZ) |
|
0.1dB(500KHZ) |
|
|
0.1dB(500KHZ) |
| 响应时间ta： |
100ns |
100ns |
100ns |
25ns |
10ns |
25ns |
25ns |
10ns |
| 传输频率 |
80MHZ |
100MHZ |
80MHZ |
|
>1.5MHZ |
|
>700HZ |
>1.5MHZ |
| 温度范围： |
-25℃- +75℃ |
-25℃- +75℃ |
-40℃- +80℃ |
-25℃- +85℃ |
-25℃- +85℃ |
-20℃- +75℃ |
-20℃- +75℃ |
-40℃- +80℃ |
| 保护等级，符合IEC 60529/EN 60 529： |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
IP20 |
| 检验标准： |
|
IEC 61 643-21：2000-09 |
|
|
|
D-FM-A/RJ45-BB
WT-RJ 12-2FM A/G
MT-2FM-RJ12
| 技术参数 |
WT-RJ 12-2FM A/G |
WT-RJ 12-S/FM A/K AP |
D-FM-A/R45-BB |
MT-2FM-RJ12 |
| IEC类别/VDE 规格等级/EN类型 |
C2,C3 |
C2,C3 |
C2,C3 |
C2,C3 |
| 放雷器设定电压Uc ： |
185DC |
185DC |
185DC |
185DC |
| 额电流流IN： |
150mA |
150mA |
150mA |
150mA |
| 额定放电电流In（8/20）µs： |
2.5KA/2.5KA |
2.5KA/2.5KA |
2.5KA/2.5KA |
5KA/5KA |
| 最大放电电流In（8/20）µs： |
5KA |
5KA |
5KA |
10KA |
| 保护电平UP：线对线/线对地 |
200V/700V（1KV/μS） |
220V/700V（1KV/μS） |
300V/1.4KV（1KV/μS） |
300/450V（1KV/μS） |
| 插入损耗 |
0.1dB(500KHZ) |
0.1dB(400KHZ) |
0.1dB(500KHZ) |
0.1dB(500KHZ) |
| 响应时间ta： |
1ns |
10ns |
10ns |
10ns |
| 传输频率 |
>2MHZ |
>1.7MHZ |
>2MHZ |
>2MHZ |
| 温度范围： |
-40℃- +80℃ |
-40℃- +80℃ |
-25℃- +85℃ |
-25℃- +85℃ |
| 保护等级，符合IEC 60529/EN 60 529： |
IP20 |
IP20 |
IP20 |
IP20 |
| 检验标准： |
|
IEC 61 643-21：2000-09 |
