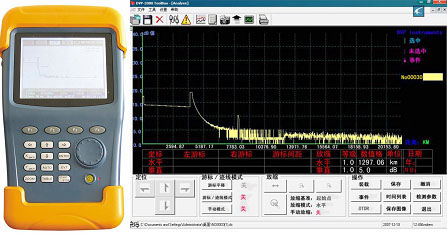

NKOTDR-200
Features
• Lightweight
• Long battery life
• High performance
• Automatic measurement
• Comprehensive analysis
Specifications
|
Model NO.
|
NKOTDR-200
|
|
Wavelength(nm)
|
1310 nm ±20 nm
|
1550 nm ±20 nm
|
|
Dynamic Range(dB)
|
26dB
|
24dB
|
|
Event Dead Zone(m)
|
≤5m
|
≤5m
|
|
Attenuation dead zone (m)
|
≤25m
|
≤25m
|
|
Sample Distance
|
50cm
|
|
Sample data count
|
2000
|
|
Distance Resolution
|
10cm
|
|
Attenuation Resolution
|
0.001dB
|
|
Reflection Resolution
|
0.01dB
|
|
Operation temperature
|
0°C—40°C
|
|
Storage temperature
|
-10°C—+60°C
|
|
Humidity
|
0~90％RH( no condensation )
|
|
Monitor
|
5.1” STN LCD
|
|
Interface
|
RS232 DIN5
|
|
Memory capability
|
Typical storage of 150 curves
|
|
Power Supply
|
14.4V/2.1AH Polymerization lithium battery ,
more than 300 life times and 8 continuous working time
|
|
Max. pulse width
|
10µs
|
|
Dimensions
|
258mmx145mmx70mm
|
|
Weight
|
1.8Kg
|
|
Standard Package：NKOTDR-200 , lithium battery, Charger, Manual Instruction, Carry case
Optional Item: TOOLBOX Disk, TOOLBOX Software, Accessories for upgrading and printing.
|
NKOTDR-200 光缆光纤故障测试仪
(光时域反射仪)
●机械参数：258mm X 145mm X 70mm/1.8kg
●存储能力：典型存储150曲线
●显示：5.1英寸单色STNLCD
●通讯接口：RS232 DIN5型
●电池：14.4V/2.1Ah聚合锂电池，充放300次以上
●连续工作时间：>8小时
●最大脉宽：10us
|
型号：
|
NKOTDR-200
|
|
测量波长(nm)：
|
1310nm±20nm
|
1550nm±20nm
|
|
动态范围(dB)：
|
26dB
|
24dB
|
|
事件盲区(m)：
|
≤5m
|
≤5m
|
|
衰减盲区(m)：
|
≤25m
|
≤25m
|
|
抽样距离：
|
50cm
|
|
采样点：
|
20000
|
|
距离显示分辨率：
|
10cm
|
|
衰减显示分辨率：
|
0.001dB
|
|
反射显示分辨率：
|
0.01dB
|
|
工作温度：
|
0°C—40°C
|
|
存储温度：
|
-10°C—+60°C
|
|
温度：
|
0~90%RH(非冷凝)
|
技术参数
一、测量特性
1． 距离测量
最大测量距离：在10µs脉宽下，尾部测量动态裕量大于6dB条件下：1310nm不小于50Km，1550nm不小于80Km。
测距模式：双光标，两点法。
群折射率修正：1.3000—1.7000，以0.00001为步长修正。
距离显示分辨率：10cm最大。
抽样距离：50cm最小。
最大采样点数：2000点。
精确度：±1m±抽样距离±0.07％ｘ距离@ 25°C（未包含群折射率不确定性）。
2.衰减测量
衰减测量模式：双光标，两点法或最小二乘法。
衰减显示分辨率：0.001dB。
光标分辨率：0.02dB。
精确度：±0.05dB/dB±0.05dB。
3．反射测量
反射显示分辨率：0.01dB。
精确度：±3dB。
4．波长
双波长1310nm±20nm,1550nm±20nm@20°C±5°C,10µs。
5．脉宽
10ns 50ns 100ns 500ns 1µs 5µs 10µs
6.动态
本机标识动态在如下条件定义：20°C±2°C，10µs脉宽，3分钟平均时间，起始后向散射非内插电平与CNR=1时噪声电平的插值：1310nm≥26dB,1550≥24dB。
7．盲区
本机标识盲区在如下条件下定义：20°C±2°C，10ns脉宽。
事件盲区：在非饱和反射事件向下1.5dB处，平滑关闭测得≤5m。
衰减盲区：FC/PC反射事件，从±0.5dB处到线性区距离，平滑关闭下测得≤25m。
8.平滑方式：关、低、高。
二、使用环境
1． 存储温度：-10°C—+60°C
2． 存储湿度：<90％未凝结。
3． 工作温度：0°C—40°C
4． 工作湿度：<80％未凝结。
5． 振动：
三、显示 NKOTDR-200 使用5.1”单色 STN LCD
1． 格式：320ｘ240点阵
2． 灰度：4级
3． 对比度：可调节，手动或自动
4． 亮度：高亮
5． 视域尺寸：100mmx70mm
四、仪器接口
1． 光接口：FC/PC型
2． 通讯接口：RS232 DIN5型
3． 充电器接口：4芯D型
五、供电
1． 电池参数：14.4V/2.1AH 聚合锂电池
2． 连续工作时间：>8小时
3． 电池寿命：在完善维护条件下。充放300次以上
4． 充电器规格：AC 100V—240V，DC 18V—3A
5． 充电时间：<3小时
六、存贮
1． 媒介：FLASH电子盘内置
2． 存贮能力：典型存贮150条曲线
3． 文件格式：NKOTDR-200 光缆光纤故障测试仪 专用格式，可输出转化为标准BMP格式
七、机械参数
1． 外行尺寸：约258mmx145mmx70mm
2． 重量：约1.8Kg
随机附件及选件
附件：主机,锂电池,充电器，使用手册，携带箱,交流电源线,数据线,软件光盘。
选件： NKOTDR-200光缆光纤故障测试仪可选用的配件如下表所示。
