PRYSMIAN power ADSS ADSS cable
PRYSMIAN (Bi Ruili) is one of the world's top manufacturer in the field of communication, its products include: optical fiber, optical cable, optical amplifier, optical submarine cable system and optical device. These ensure that PRYSMIAN provides not only the appropriate cable, and the whole optical communication system. PRYSMIAN provides comprehensive services from design, R & D and production and support for the operation of optical fiber network technology.
PRYSMIAN has more than 130 years of production experience, and has production plants in 4 continents, 12 countries in the world, the PRYSMIAN has become the backbone of the international market, but also to ensure that the persistence of the supply capacity and high-end service ability.
PRYSMIAN is the only global technology also has 3 kinds of manufacturing fiber: MCVD (modified chemical vapor deposition method), OVD (gas phase deposition method) and VAD (axial vapor deposition). PRYSMIAN has its unique status in the three major manufacturing process, so as to ensure that our products are suitable for optical fiber application environment of different.
The PRYSMIAN global optical fiber and optical cable, optical amplifier, optical submarine cable system and optical device manufacturing enterprises
PRYSMIAN电力全介质自承式ADSS光缆
PRYSMIAN(比瑞利)在通信领域也是世界上顶级的厂家之一，其产品包括：光纤、光缆、光放大器、海底光缆系统以及光器件。这些确保PRYSMIAN提供的不光是合适的光缆，还有整套光通信系统。PRYSMIAN提供的全面服务从设计、研发及生产以至对投运光缆网络的技术支持。
PRYSMIAN拥有130多年的生产经验，以及在全球4个大洲、12个国家拥有生产企业，使PRYSMIAN已成为国际市场的中坚力量，同时也确保了其供应能力以及高端服务能力的持续性。
PRYSMIAN是全球唯一同时拥有3种光纤制造工艺技术：MCVD（改进的化学气相沉积法）、OVD（外气相沉积法）和VAD（轴向气相沉积法）。PRYSMIAN在三大制造过程中有其独特的地位，从而确保我们的光纤产品适合于不同的环境应用。
PRYSMIAN遍布全球的光纤、光缆、光放大器、海底光缆系统以及光器件生产企业

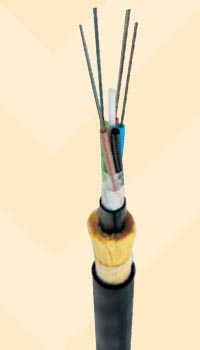

ADSS全介质自承式光缆 最多容纳144芯光纤
ADSS(ALL DIELECTRIC SELF-SUPPORTING)
OPTICAL FIBRE CABLE
With capacity up to 144 optical fibers
ADSS光缆通常被用于电力公司的数据传输通信，远程在线监控。这种光缆安装于高压输电线上，这种方式最适于安装在现有线路上，且成本最低。
光缆结构是完全非金属的，中心加强件是FRP(玻璃纤维增强塑料)，在上面绞合松套管或填充绳。整个缆芯填满了阻水油膏并绕包非吸湿性包带。缆芯上面挤制聚乙烯内护套，绕包双层芳纶丝，以确保结构无扭转现象。最后挤外护套，采用常规的聚乙烯或一种特殊的能承受高电场的耐电痕聚乙烯。
对ADSS光缆的技术要求相当高，需要厂家提供整套的技术服务。无锡PRYSMIAN电缆有限公司具有PRYSMIAN集团提供的“张力-弧垂计算软件”“电场分布计算软件”和系列光缆选型设计软件，可以完成光纤的受力计算，选型、配盘、推荐挂点、开盘验收、施工培训和督导、设备调试验收等辅助工作。
The cable is generally used by power utility companies for provision of telecommunication data transmission,remote site mointoring and control.The cable is installed on high voltage power lines,this solution is the most appropriate and cost effective for installation on line already existing.
The cable construction is totally non-metallic strain member is FRP(Fibre reinforced plastic).Around this are stranded loose tube or filers.The core structure is filled with is applied an inner sheath of polyethylene.The Aramid yarn is applied in two layers,to assure a torsion frdd construction.Then finally an outer sheath is applied.This sheath can be either conventional PE or a special anti-tracking sheath if the cable is likely to be subjected to high electrical field strengths.
The technical requirement for ADSS cable is relatively high,therefore a full technical service needs to be provided by the cable manufacturer.Prysmian Telecom Cables,Wuxi utilise"Tension-sag calculation software program","Elecric field distribution calculation software program" and a series of design programs for cable type selection,which have been developed and transferred from within the Prysmian Group.Thus we can provide a comprehensive service to the customer,including product seletion service,load calculations for proposed cable designs,recommend suspending point,acceptance tests,installation training,supervision,and commissioning.
在高压电力导体周围产生的电场电位，会影响ADSS的有效寿命。根据铁塔的参数，传输功率，相导线的相对位置和几何尺寸采用合适的软件，可以确定电场电位和强度的曲线图。据此把ADSS光缆吊挂在空间电位最低的区域，从而延长缆的寿命。在空间电位小于12KV的区域，可采用一般聚乙烯护套，超过12KV则需采用耐电痕护套。
Electrical field potentials developed around high voltage power conductors can influence the effective life of ADSS Cables。With the use of suitable software it is possible to establish a profile map of the field potentials and their strength.This analysis is based on structral praameters of the tower, the voltage levels being carried along the route,phase sequence for double circuit routes,telative position and geometrical dimensions of phase conductors.From this analysis is established the most favourable position to install the ADSS cable,at the least practical field potential thus ensuring long calbe life.For the area where the field potential is <12KV,standard PE sheath is applied,for thearea over 12KV,anti-tracking sheath is applied.

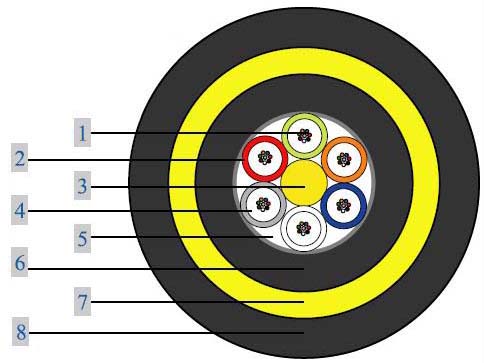

光缆结构
1 光纤
2 PBT材料制成的松套管-S、Z排列，内部充满纤膏为光纤提供防水和应力保护；
3 玻璃纤维中心加强件-为光缆提供应力保护；
4 阻力纤膏-充满松套管内部，为光纤提供防水和应力保护；
5 阻水缆膏-为光缆提供纵向防水性能；
6 内层护套-为缆芯提供
抗压性能
径向防水
7 芳纶丝-为光缆提供
必要的机械强度
8 外层护套-为光缆提供
抗电弧性能(仅仅适用于具有防电弧护套的光缆，最大纵 向抗电弧梯度40KV/m)
防水性能
防紫外线性能
抗机械外伤性能
光纤标记
ADSS 光缆内部可以容纳12根松套管,每根松套最多可以容纳12根光纤
松套管色谱
-兰、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、青绿
光纤色谱：
12芯光缆-6x2排列；
-兰、橙
24芯光缆-6x4排列；
-兰、橙、绿、棕、
36芯光缆-6x6排列；
-兰、橙、绿、棕、灰、白、
48芯光缆-6x8排列；
-兰、橙、绿、棕、灰、白、红、黑、
72芯光缆-6x12排列；
-兰、橙、绿、棕、灰、白、红、黑、粉红、青绿
96芯光缆-8x12排列；
-兰、橙、绿、棕、灰、白、红、黑、粉红、青绿
144芯光缆-12x12排列；
-兰、橙、绿、棕、灰、白、红、黑、黄、紫、粉红、青绿
根据需要我们可以提供其他数量光纤的光缆
光缆标记
下列标记将用白色字迹印制于光缆内层护套上，间隔1米
PRYSMIAN<周>/<年>ADSS<最大允许拉力><抗电弧能力><光纤芯数><光纤类型><长度标记><光纤类型>标记:
A 50/125光纤
B 62.5/125光纤
M ITU-T G.652光纤
Z ITU-T G.655光纤
例 最大张力为6KN的48芯单模光纤的抗电弧ADSS光缆
1234 PRYSMIAN 24/2004 ADSS 6000N-48M 1235
|
光缆最大应力：3KN
|
12芯
|
24芯
|
36芯
|
48芯
|
72芯
|
|
外径
|
mm
|
11.4
|
11.4
|
12.7
|
12.7
|
13.3
|
|
标称重量
|
kg/m
|
113
|
113
|
140
|
140
|
152
|
|
有效截面积
|
mm2
|
4.4
|
4.8
|
5
|
5
|
5
|
|
弹性模量
|
kn/mm2(*)
|
100
|
100
|
100
|
100
|
100
|
|
线性膨胀系数
|
x10-5/oC
|
3.7
|
3.4
|
4.5
|
4.5
|
4.7
|
|
最大使用档距
|
(**)
|
|
|
|
|
|
|
T=5oC Wind=118km/h, ice=0
|
140
|
140
|
130
|
130
|
120
|
T=15oC Wind=0, ice=0, 18 kg/m
|
140
|
140
|
130
|
130
|
120
|
T=5oC Wind=118km/h, ice=0, 18kg/m
|
70
|
70
|
70
|
70
|
70
|
|
|
|
光缆最大应力：4KN
|
12芯
|
24芯
|
36芯
|
48芯
|
72芯
|
|
外径
|
mm
|
12
|
12
|
12.7
|
12.7
|
13.3
|
|
标称重量
|
kg/m
|
124
|
123
|
140
|
139
|
152
|
|
有效截面积
|
mm2
|
5.8
|
6.5
|
6
|
6.7
|
6.5
|
|
弹性模量
|
kn/mm2(*)
|
100
|
100
|
100
|
100
|
100
|
|
线性膨胀系数
|
x10-5/oC
|
2.8
|
2.5
|
3.7
|
3.3
|
4
|
|
最大使用档距
|
(**)
|
|
|
|
|
|
T=5oC Wind=118km/h, ice=0, 18kg/m
|
190
|
180
|
180
|
170
|
170
|
T=15oC Wind=0, ice=0, , 18kg/m
|
190
|
180
|
180
|
170
|
170
|
T=5oC Wind=118km/h, ice=0, 18kg/m
|
95
|
90
|
90
|
85
|
80
|
|
|
|
光缆最大应力：6KN
|
12芯
|
24芯
|
36芯
|
48芯
|
72芯
|
|
外径
|
mm
|
12
|
12
|
13.3
|
13.3
|
14.1
|
|
标称重量
|
kg/m
|
125
|
124
|
153
|
152
|
170
|
|
有效截面积
|
mm2
|
9
|
9.7
|
8.8
|
9.8
|
9.6
|
|
弹性模量
|
kn/mm2(*)
|
100
|
100
|
100
|
100
|
100
|
|
线性膨胀系数
|
x10-5/oC
|
1.8
|
1.7
|
2.5
|
2.3
|
2.7
|
|
最大使用档距
|
(**)
|
|
|
|
|
|
|
T=5oC Wind=118km/h, ice=0
|
280
|
270
|
260
|
250
|
240
|
T=15oC Wind=0, ice=0, 18kg/m
|
280
|
270
|
265
|
250
|
250
|
T=5oC Wind=118km/h, ice=0, 18kg/m
|
140
|
135
|
130
|
130
|
120
|
|
|
|
光缆最大应力：8KN
|
12芯
|
24芯
|
36芯
|
48芯
|
72芯
|
|
外径
|
mm
|
12.7
|
12.7
|
14.1
|
14.1
|
15.1
|
|
标称重量
|
kg/m
|
138
|
137
|
168
|
168
|
190
|
|
有效截面积
|
mm2
|
12
|
12.9
|
11.5
|
12.9
|
12.9
|
|
弹性模量
|
kn/mm2(*)
|
100
|
100
|
100
|
100
|
100
|
|
线性膨胀系数
|
x10-5/oC
|
1.4
|
1.3
|
1.9
|
1.7
|
2
|
|
最大使用档距
|
(**)
|
|
|
|
|
|
|
T=5oC Wind=118km/h, ice=0
|
360
|
345
|
340
|
320
|
300
|
T=15oC Wind=0, ice=0, 18kg/m
|
360
|
350
|
350
|
330
|
320
|
T=5oC Wind=118km/h, ice=0, 18kg/m
|
180
|
175
|
175
|
165
|
160
|
|
|
|
光缆最大应力：10KN
|
12芯
|
24芯
|
36芯
|
48芯
|
72芯
|
|
外径
|
mm
|
13.3
|
13.3
|
14.1
|
14.1
|
15.1
|
|
标称重量
|
kg/m
|
143
|
142
|
162
|
161
|
182
|
|
有效截面积
|
mm2
|
14.8
|
16
|
14.6
|
15.7
|
16.2
|
|
弹性模量
|
kn/mm2(*)
|
100
|
100
|
100
|
100
|
100
|
|
线性膨胀系数
|
x10-5/oC
|
1.1
|
1
|
1.5
|
1.4
|
1.6
|
|
最大使用档距
|
(**)
|
|
|
|
|
|
|
T=5oC Wind=118km/h, ice=0
|
430
|
415
|
415
|
400
|
370
|
T=15oC Wind=0, ice=0, 18kg/m
|
440
|
425
|
430
|
420
|
400
|
T=5oC Wind=118km/h, ice=0, 18kg/m
|
220
|
215
|
220
|
210
|
200
|
|
|
|
光缆最大应力：12KN
|
12芯
|
24芯
|
36芯
|
48芯
|
72芯
|
|
外径
|
mm
|
14.1
|
14.1
|
15.1
|
15.1
|
16.1
|
|
标称重量
|
kg/m
|
159
|
159
|
183
|
183
|
206
|
|
有效截面积
|
mm2
|
18.2
|
19.4
|
18
|
19.1
|
19.6
|
|
弹性模量
|
kn/mm2(*)
|
100
|
100
|
100
|
100
|
100
|
|
线性膨胀系数
|
x10-5/oC
|
0.9
|
0.8
|
1.2
|
1.2
|
1.3
|
|
最大使用档距
|
(**)
|
|
|
|
|
|
|
T=5oC Wind=118km/h, ice=0
|
490
|
470
|
465
|
450
|
425
|
T=15oC Wind=0, ice=0, 18kg/m
|
510
|
495
|
500
|
485
|
470
|
T=5oC Wind=118km/h, ice=0, 18kg/m
|
260
|
250
|
250
|
240
|
230
|
|
|
|
光缆最大应力：14KN
|
12芯
|
24芯
|
36芯
|
48芯
|
72芯
|
|
外径
|
mm
|
14.1
|
14.1
|
15.1
|
15.1
|
16.1
|
|
标称重量
|
kg/m
|
169
|
169
|
193
|
195
|
219
|
|
有效截面积
|
mm2
|
20.5
|
22.8
|
20.3
|
22.5
|
23
|
|
弹性模量
|
kn/mm2(*)
|
100
|
100
|
100
|
100
|
100
|
|
线性膨胀系数
|
x10-5/oC
|
0.8
|
0.7
|
1.1
|
1
|
1.1
|
|
最大使用档距
|
(**)
|
|
|
|
|
|
|
T=5oC Wind=118km/h, ice=0
|
590
|
560
|
560
|
520
|
505
|
T=15oC Wind=0, ice=0, 18kg/m
|
610
|
580
|
600
|
550
|
550
|
T=5oC Wind=118km/h, ice=0, 18kg/m
|
305
|
290
|
295
|
270
|
270
|
|
|
|
光缆最大应力：16KN
|
12芯
|
24芯
|
36芯
|
48芯
|
72芯
|
|
外径
|
mm
|
14.2
|
14.2
|
16.1
|
16.1
|
16.1
|
|
标称重量
|
kg/m
|
171
|
173
|
219
|
217
|
218
|
|
有效截面积
|
mm2
|
23.9
|
26.2
|
23.7
|
25.9
|
26.4
|
|
弹性模量
|
kn/mm2(*)
|
100
|
100
|
100
|
100
|
100
|
|
线性膨胀系数
|
x10-5/oC
|
0.7
|
0.6
|
1
|
0.9
|
1
|
|
最大使用档距
|
(**)
|
|
|
|
|
|
|
T=5oC Wind=118km/h, ice=0
|
660
|
630
|
610
|
580
|
570
|
T=15oC Wind=0, ice=0, 18kg/m
|
690
|
660
|
660
|
630
|
625
|
T=5oC Wind=118km/h, ice=0, 18kg/m
|
340
|
330
|
320
|
310
|
305
|
|
|
|
光缆最大应力：18KN
|
12芯
|
24芯
|
36芯
|
48芯
|
72芯
|
|
外径
|
mm
|
15.1
|
15.1
|
16.1
|
16.1
|
17.1
|
|
标称重量
|
kg/m
|
192
|
192
|
218
|
219
|
245
|
|
有效截面积
|
mm2
|
26.2
|
29.6
|
25.9
|
28.2
|
28.7
|
|
弹性模量
|
kn/mm2(*)
|
100
|
100
|
100
|
100
|
100
|
|
线性膨胀系数
|
x10-5/oC
|
0.6
|
0.6
|
0.9
|
0.8
|
0.9
|
|
最大使用档距
|
(**)
|
|
|
|
|
|
|
T=5oC Wind=118km/h, ice=0
|
720
|
680
|
690
|
665
|
630
|
T=15oC Wind=0, ice=0, 18kg/m
|
770
|
720
|
755
|
720
|
710
|
T=5oC Wind=118km/h, ice=0, 18kg/m
|
380
|
360
|
370
|
350
|
340
|
|
|
|
|
12芯
|
24芯
|
36芯
|
48芯
|
72芯
|
|
外径
|
mm
|
15.1
|
16.1
|
16.1
|
17.1
|
|
|
标称重量
|
kg/m
|
192
|
220
|
219
|
245
|
|
|
有效截面积
|
mm2
|
26.2
|
28.2
|
29.4
|
27.6
|
|
|
弹性模量
|
kn/mm2(*)
|
100
|
100
|
100
|
100
|
|
|
线性膨胀系数
|
x10-5/oC
|
0.5
|
0.8
|
0.8
|
0.9
|
|
|
最大使用档距
|
(**)
|
|
|
|
|
|
|
T=5oC Wind=118km/h, ice=0
|
790
|
780
|
760
|
760
|
|
T=15oC Wind=0, ice=0, 18kg/m
|
840
|
850
|
830
|
840
|
|
T=5oC Wind=118km/h, ice=0, 18kg/m
|
420
|
410
|
400
|
400
|
|
| |
|
|
|
|
|
| 1.最大跨距基于以下环境条件：温度、风、冰等 |
| Available max. span is based on the following environmenteral conditions: temperature,ice,etc,…. |
| 缆的运行温度范围是-40oC~+60oC |
|
|
|
|
| Operating Temperature range of cable:-40oC~+60oC |
| 2.可专门设计应用于不同环境条件下和跨距的缆 |
| Special designs can be developed for different environmental conditions and spans. |
| 3 可专门设计大芯数到144芯的缆。 |
| |
| Special designs can be developed for high fibre counts up to 144 fibres. |
每类光缆的最大档距必须依照其特定的气候和安装条件选定
(*)用于应力-应变计算
(**)EDS条件:15oC,40%最大张力
100%的光纤在出厂前都经过标准OTDR检测
安装程序
PRYSMIAN(PRYSMIAN)公司推荐安装过程中依照以下文件：
ADSS光缆安装指导作业书
光纤
光缆所容纳的光纤类型请参阅我们的光纤文件
我们也可以根据客户的要求在同一根光缆中提供不同类型的光纤
如果阁下对光缆，光纤有任何特殊要求，请与我们的销售部门联系。
PRYSMIAN(PRYSMIAN)公司可以提供全部鉴定过的ADSS光缆金具和附件，包括：
-预绞丝式铝包钢丝耐张线架
-预绞丝式铝包钢丝悬垂线架
-引下线夹
-接头盒
