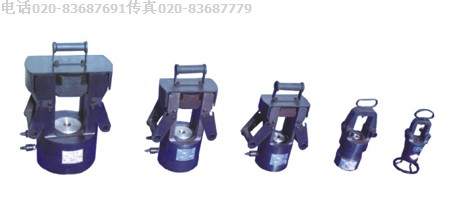

Lead wire of NKQY series hydraulic pressure machine
导线地线NKQY系列液压压接机
- use: for the earth wire and copper aluminum terminal crimping.
- note: 1.16101, 16102 with manual pump or electric pump tube.
From 2.16103 to 16105 with super high pressure hydraulic pump station.
3 matching die with no..
□ 说明：1. 16101、16102配手动泵或单管电动泵。
2. 16103～16105配超高压液压泵站。
3. 配套压模另购。
Lead wire and terminal hexagonal die
导线地线及端子六角形压模
| order No |
With crimping
Machine type number |
Die specifications series |
|
产品编号
|
配用压接
机 型 号
|
压 模 规 格 系 列
|
|
816121
|
NKQY-25
|
Copper terminal 铜端子：16～240mm2
|
|
816122
|
NKQY-35
|
L-16、18、20、22、24、26、30、32、34、36
Copper terminal 铜端子：16～500mm2
|
|
816123
|
NKQY-65
|
L-26、28、30、32、34、36、38、40、45、50
G-12、14、16、18、20、22、24、26
Copper terminal 铜端子：16～800mm2
|
|
816124
|
NKQY-125
|
L-26、28、30、32、34、36、38、40、45、50、52、55、60
G-12、14、16、18、20、22、24、26
Copper terminal 铜端子：16～800mm2
|
|
816125
|
NKQY-200
|
L-26、28、30、32、34、36、38、40、45、50、52、55、60、65、70、75、80
G-12、14、16、18、20、22、24、26、28、30、32
Copper terminal 铜端子：16～800mm2
|
□Description: Die - Specification refers to aluminum (L) or steel (G) pressure connection pipe diameter or cross-sectional area of copper wire, aluminum terminal die selection according to the specifications of a large copper terminal. If you need special specifications can be customized.
说明：压模规格指铝(L)或钢(G)压接管的外径或铜导线的截面积，一般铝端子压模按铜端子规格的大一档选取。若需特殊规格可定制。
| order No |
Type |
The maximum pressure relay |
The maximum oil pressure |
Application of wire |
Trip
(mm) |
Net weight
(kg) |
|
产品
编号
|
型号
|
最大压接力
(kN)
|
最大油压
(MPa)
|
适用导线
|
行程
(mm)
|
净重
(kg)
|
|
816101
|
NKQY-25
|
250
|
60
|
≤LGJ240
|
22
|
6
|
|
816102
|
NKQY-35
|
350
|
70
|
≤LGJ240
|
25
|
12
|
|
816103
|
NKQY-65
|
650
|
94
|
≤LGJ500
|
25
|
25
|
|
816104
|
NKQY-125
|
1250
|
94
|
≤LGJ720
|
25
|
40
|
|
816105
|
NKQY-200
|
2000
|
94
|
≤LGJ1440
|
25
|
85
|
